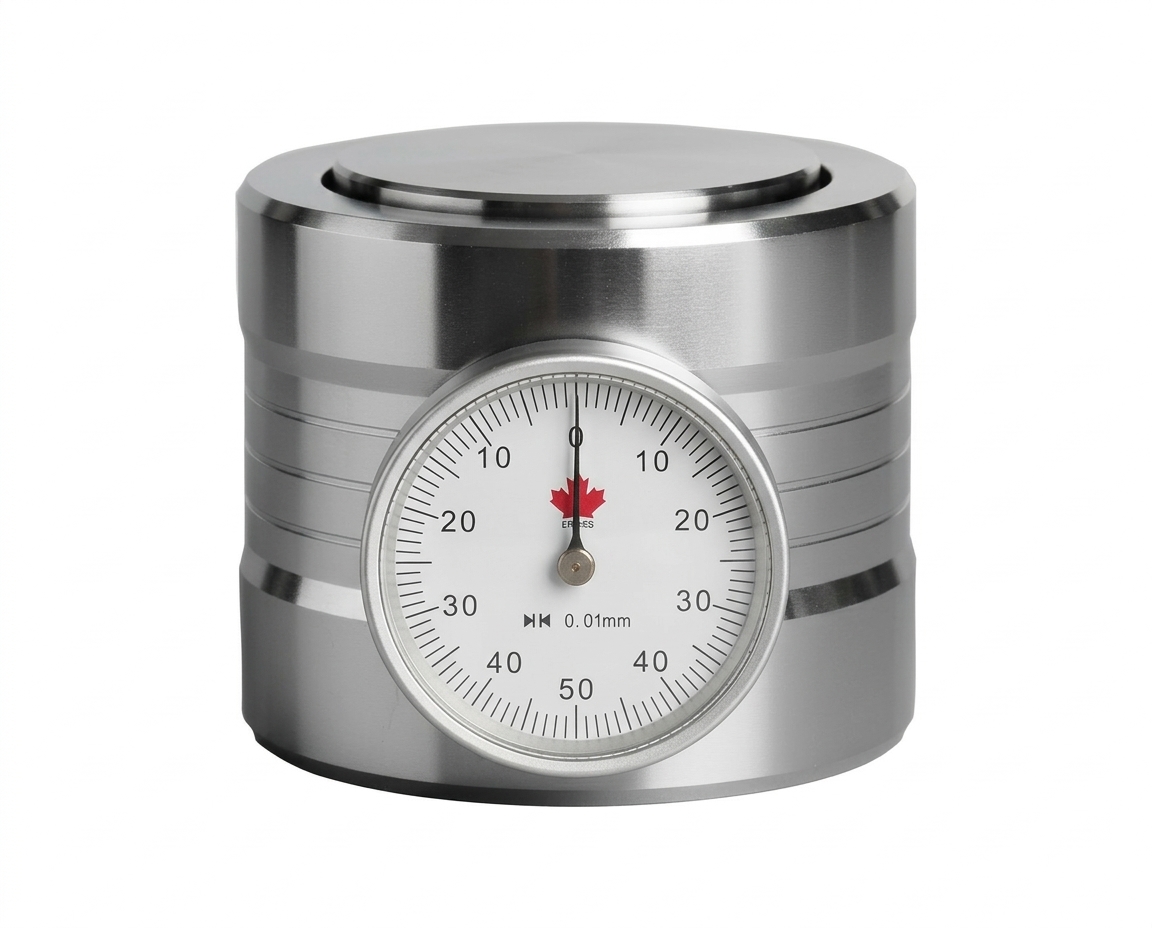

ZDI-50A Датчик привязки инструмента по оси Z (часового типа)

ZDI-50A Датчик привязки инструмента по оси Z с магнитным основанием

Используется для настройки длины инструмента на станках с ЧПУ, фрезерных и токарных станках.

Основные характеристики:

• Диаметр: 55 мм
• Длина: 25 мм
• Высота: 49 мм
• Измерение высоты: 50,00 ±0,01 мм
• Точность выравнивания: 0,01 мм
• Большая измерительная поверхность
• Низкое усилие пружины (предотвращает поломку небольших фрез или сверл)
• Высокая чувствительность к параллельности
• Магнитное основание
• Простая настройка с помощью заточенной параллельной пластины

Индикатор касания для выставки инструмента обеспечивает высокую точность металлообработки и сохранность оборудования.

Для определения положения поверхности заготовок или длины инструмента в направлении оси Z датчик крепится магнитным основанием на деталь или заготовку. Инструмент подводится к контактной поверхности до сигнала "0" на индикаторе.
