Универсальная делительная головка с дифференциальным делением УДГ-Д-400, комплект

Универсальная делительная головка УДГ-Д-400 стандартной точности предназначена для углового позиционирования заготовок. Оснастка применяется на фрезерных, расточных, строгальных и сверлильных станках для нарезания зубчатых колес, шлицев, фрезерования многогранников и спиральных пазов (включая червячные валы и Архимедовы спирали). Поддержка дифференциального метода деления позволяет разбить окружность на любое заданное число равных частей без ограничений.

Модель рассчитана на обработку деталей максимальным диаметром до 400 мм. Жесткость конструкции корпуса обеспечивает надежную фиксацию тяжелых заготовок без вибраций при черновой и чистовой обработке, а центрирование и монтаж оснастки осуществляются с помощью направляющих шпонок в стандартные Т-образные пазы стола станка.

Отверстия на делительном диске (сторона 1): 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43
Отверстия на делительном диске (сторона 2): 46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66
Количество зубьев сменных шестерен: 25, 30, 35, 40, 50, 55, 60, 70, 80, 90, 100

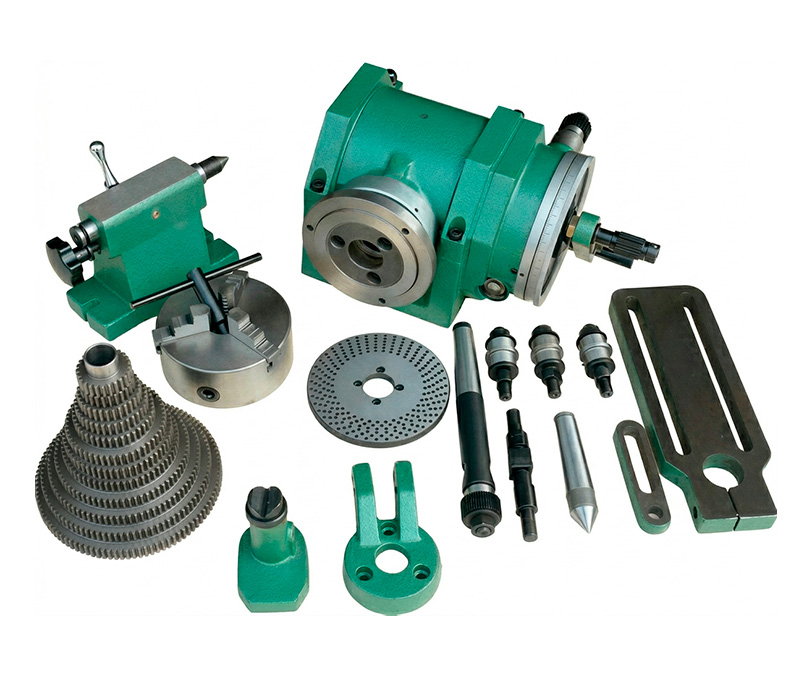

Комплект поставки
- Делительная головка УДГ-Д-400
- Задняя бабка
- Трехкулачковый токарный патрон с крепежным фланцем
- Кронштейн для шестерен
- Набор из 12 сменных зубчатых колес
- Упорный центр и поводковое устройство
- Поддерживающий люнет (кронштейн)
