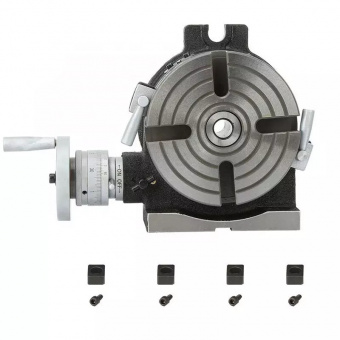

Поворотный горизонтально-вертикальный стол HV-10

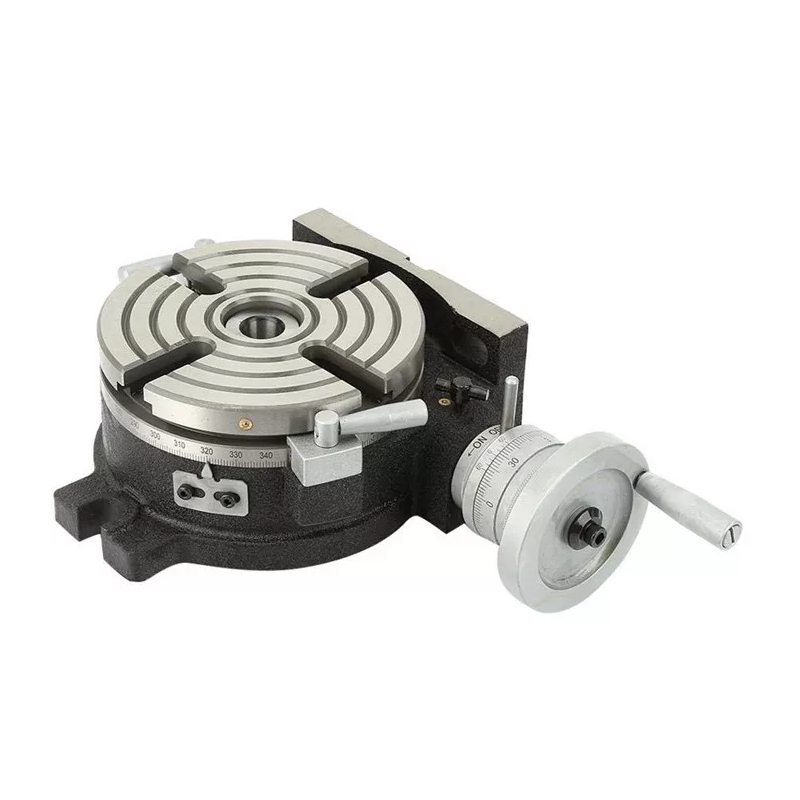

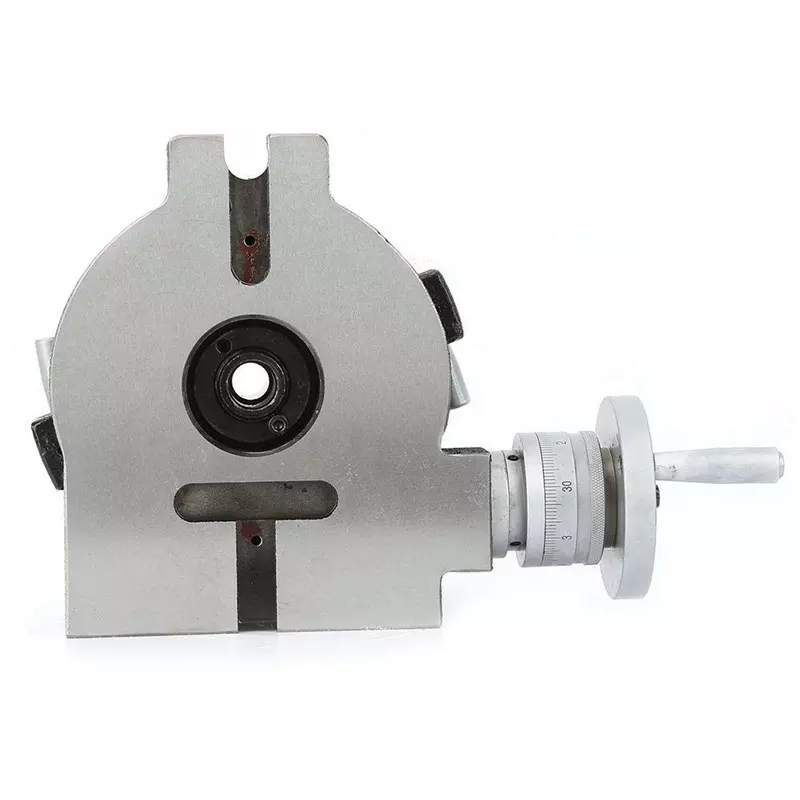

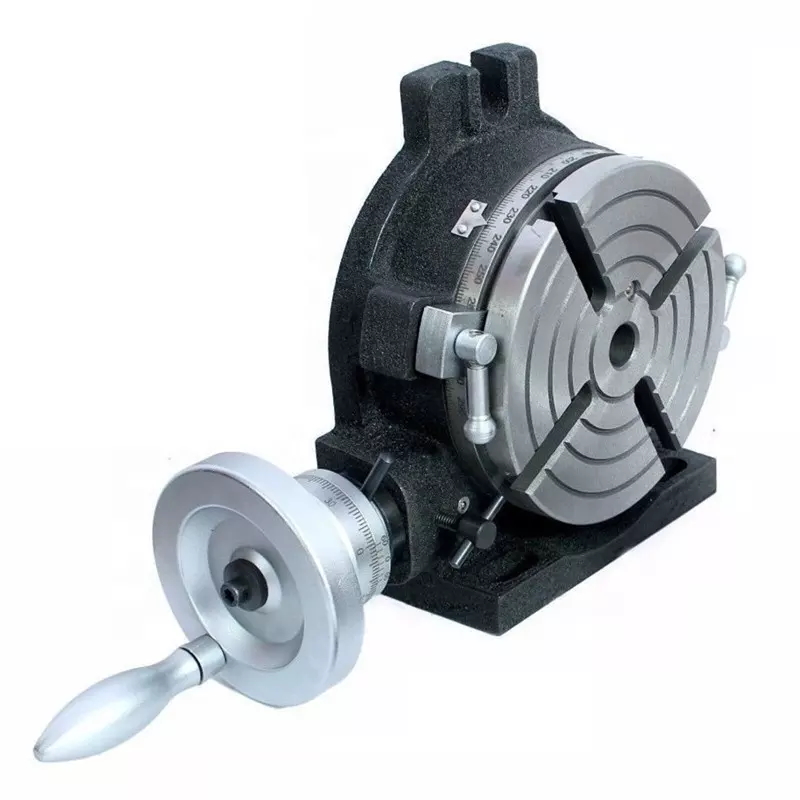

Поворотный стол HV-10 используется для поворота заготовки, установки углов кругового фрезерования, сверления, торцевания и т.д. Конструкция стола предусматривает горизонтальную и вертикальную установку, в том числе с применением задней бабки ТS. Диаметр планшайбы 250 миллиметров. На рабочей поверхности планшайбы расположены четыре Т-образных паза шириной 12 миллиметров и сквозное отверстие под конус Морзе №3 (MT3). Угол схождения Т-образных пазов 60°. Передаточное число червячной пары 1:90, за один оборот маховика планшайба поворачивается на 4°.

Основные особенности:
• Диаметр планшайбы 250 мм
• Центральное отверстие под конус Морзе №3 (MT3)
• Диаметр цилиндрической выточки в центре планшайбы 30x6 мм
• Ширина Т-образных пазов 12 мм
• Угол схождения Т-образных пазов 60°
• Передаточное число червячной передачи 1:90
• Градуировка лимба планшайбы 360°
• Ширина установочного паза 14 мм
• Цена деления лимба маховика 1 минуты (1′)
• Минимальное значение шкалы 10 секунд (10")
• Максимальная нагрузка в горизонтальном положении 200 кг
• Максимальная нагрузка в вертикальном положении 100 кг
• Масса с упаковкой 45 кг
